联系人：彭勇
手 机：13975304634
电 话：0731-28837217
邮 箱：52932087@qq.com
地 址：株洲市炎陵县九龙经济开发区
网 址：www.zzhaokun.com

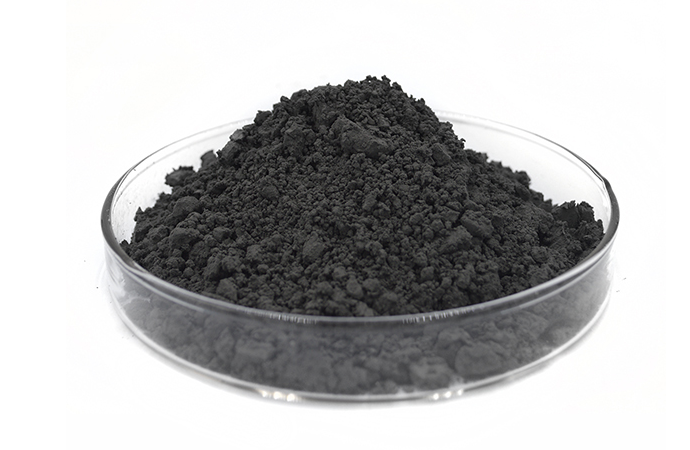

碳化铬（Chromium carbide），分子式为Cr3C2，分子量为180.01。
碳化铬物化性质：
碳化铬（Cr3C2）为灰色粉末，有金属光泽；斜方晶系；密度为6.68g/cm3；熔点为1890℃，沸点为3800℃；在高温环境下（1000~1100℃）具有良好的耐磨、耐腐蚀、抗氧化性能。属于一种金属陶瓷。
碳化铬用途：
1、它是一种在高温环境下具有良好的耐磨、耐腐蚀、抗氧化的高熔点的材料，与镍铬合金制得的硬质合金颗粒，采用等离子喷涂法，可作为耐高温、耐磨、耐氧化与耐酸涂层，广泛用在飞机发动机和石油化工机械器件上，可大大提高机械的寿命。也常用作硬质合金的晶粒细化剂及其他耐磨、耐腐蚀元件。以Cr3C2为基的金属陶瓷在高温下有极优异的抗氧化性能。
2、用于碳化铬陶瓷。粗粒碳化铬作为熔喷材料在金属及陶瓷表面形成熔喷覆膜，赋予后者以耐磨、耐热、耐蚀等性能，广泛用于飞机发动机及石油化工机械器件上，以大大提高机械寿命。亦用于喷制半导体膜。
碳化铬生产方法：
金属铬粉碳化法：
将炭黑按13.5%～64%在（质量）的比例（比理论结合碳量11.33%还多）与用电解铬粉碎而成325目的金属铬粉末，用球磨机进行干式混合之后作为原料。添加1%～3%硬脂酸作为成型用润滑剂。用1 T/cm2以上压力加压成型。将该加压成型粉末放进石墨盘里或坩埚里，用塔曼炉或感应加热炉，在氢气流（氢气露点在-35℃左右）中，加热至1500～1700℃，并保持1h，使铬进行碳化反应，生成碳化铬，经冷却，制得碳化铬。
其反应方程式为：
碳化铬贮存方法：
贮存于阴凉、通风、干燥的库房内，密封保存。
